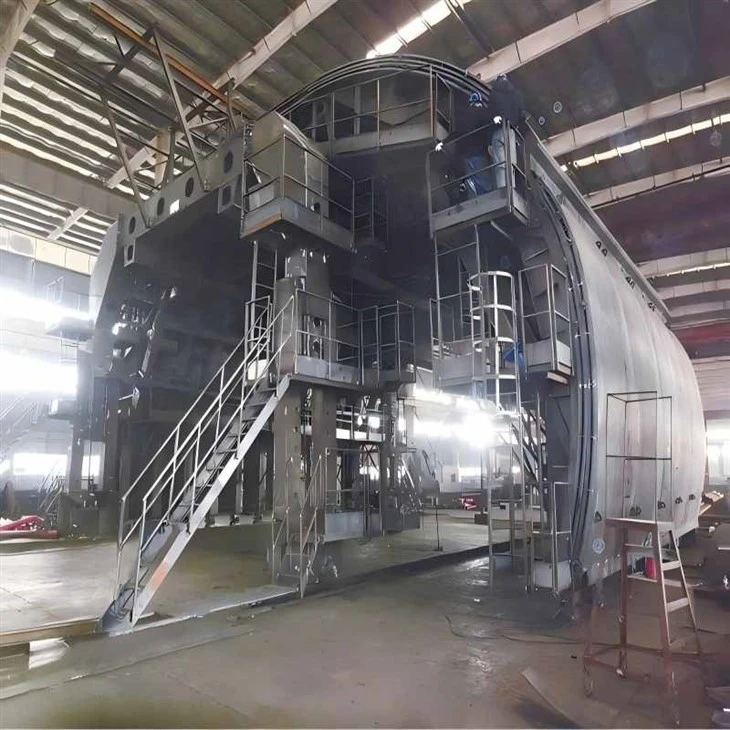

قوالب صب الخرسانة الفولاذية للأنفاق ذات الأشكال الخاصة-

تعتبر قوالب صب الخرسانة الفولاذية ذات الأشكال الخاصة- التابعة لشركة Shaanxi Flourish Industrial Co., Ltd الحل الرائد في الصناعة "من الفئة الكاملة-المخصصة + مقاومة الأحمال المعقدة"-والمصممة حصريًا للأنفاق غير-المعيارية، مما يحل مشكلة "عدم كفاءة التخصيص" و"ضعف التحميل غير المتساوي" الذي لا تستطيع القوالب القياسية المستطيلة/U- معالجتها. تم تصنيعه من فولاذ -النفق المحسّن Q355ND، وهو يوفر أقسامًا مصممة حسب الطلب -(حدوة حصان، بيضاوية، مقوسة، بحد أقصى 12 مترًا) بدقة ±3 مم، ومقاومة حمل غير متساوية تبلغ 90 كيلو نيوتن/م²، وتجميع وحدات أسرع بنسبة 30%-موثوق به من قبل مقاولي أنفاق النقل الهيدروليكي والجبلي والخاص العالميين.

1. تصميم قسم مخصص للفئة الكاملة-

التفاضل: على عكس القوالب القياسية (المستطيلة الثابتة/على شكل -U)، فإننا نوفرها1:1 النمذجة المخصصةلـ 12+ أشكال خاصة:

حدوة الحصان (للأنفاق الجبلية: تتكيف مع توزيع الضغط الصخري المحيط)

بيضاوية (للأنفاق الهيدروليكية: تعمل على تحسين تدفق المياه ومقاومة الضغط)

مقوس (لحماية التراث تحت الأرض: يحافظ على المساحة التاريخية)

تستغرق دورة التخصيص 7-10 أيام فقط (مقابل. 2-3 أسابيع للمنافسين)، دون أي تكلفة إضافية للقالب للطلبات التي تزيد عن 50 مجموعة. 3تضمن تقنية المسح ثلاثي الأبعاد دقة تشكيل تبلغ ±3 مم-وهو أمر بالغ الأهمية لمطابقة رسومات تصميم الأنفاق غير القياسية.

2. نظام مقاومة الحمل غير المتساوي

التفاضل: قوالب صب الخرسانة القياسية تقاوم الأحمال المنتظمة فقط، لكن قوالب صب الخرسانة ذات الأشكال الخاصة هذه تستخدم "الشكل-متغير السماكة-متطابق مع الأضلاع + ألواح التسليح المحلية":

أنفاق حدوة الحصان: 16 مم-أضلاع سميكة عند الأكتاف المقوسة (منطقة الضغط العالي) + 12أضلاع مم في المقاطع المستقيمة

الأنفاق البيضاوية: 14 مم-أضلاع سميكة عند أطراف المحور الطويلة-(منطقة ضغط الماء المرتفع)

يتحمل 90 كيلو نيوتن/م² من الحمل غير المتساوي (شائع في الصخور المحيطة بالجبال) و40 كيلو نيوتن/م² من الضغط المركز المحلي-يتجنب التشوه عند نقاط تركيز الضغط (مشكلة شائعة في قوالب صب الخرسانة القياسية المعدلة). 8-يؤكد اختبار حمل النقطة عدم وجود ضرر تحت الحمل المقدر بنسبة 120%.

3. طلاء معقد - صديق للبيئة

التفاضل: استهداف بيئات أنفاق متنوعة ذات أشكال خاصة-:

الأنفاق الهيدروليكية: 85 ميكرومتر-جلفنة بالغمس الساخن + 15ميكرومتر مضاد للتقشر-طلاء إيبوكسي (يقاوم التآكل الناتج عن الماء والتصاق الرواسب)

الأنفاق الجبلية: 85 ميكرومتر على الساخن-جلفنة بالغمس + 12ميكرومتر -طلاء بولي يوريثان مقاوم للتآكل (يقاوم تأثير شظايا الصخور)

الأنفاق الساحلية الخاصة: 85 ميكرومتر-جلفنة بالغمس الساخن + 15ميكرومتر مضاد-طلاء إيبوكسي الملح (2000 ساعة ملح-مقاومة للرذاذ)

عمر الخدمة أكبر من أو يساوي 7 سنوات (200+ إعادة استخدام) - 30% أطول من القوالب القياسية (غير ملائمة لبيئات خاصة).

4. تجميع وحدات مخصصة

التفاضل: يتم تقسيم الأقسام ذات الأشكال الخاصة-إلىشرائح معيارية خفيفة الوزن (قطعة واحدة أقل من أو تساوي 50 كجم)مع "شكل-أقفال متطابقة-متطابقة":

حدوة الحصان: مقسمة إلى 5-6 أجزاء قوسية (سهلة النقل في مداخل الأنفاق الجبلية الضيقة)

البيضاوي: مقسم إلى 4-5 أجزاء منحنية (سريعة المحاذاة والتجميع)

يستطيع 3 عمال تجميع قوالب صب الخرسانة الخاصة للأنفاق بطول 15 مترًا-يوميًا-بنسبة 30% أسرع من القوالب المخصصة المتصلة باللحام. يسمح التصميم القابل للفصل بالاستبدال الجزئي للأجزاء التالفة (يوفر 50% من تكلفة الصيانة مقابل القوالب المخصصة المتكاملة).

5. الختم المشترك السلس

التفاضل: الوصلات ذات الأشكال الخاصة- تكون عرضة للتسرب، لذلك نستخدم "شكل-شرائط مطاطية متكيفة + ملاط ​​مزدوج -مقاوم للماء":

الأنفاق المقوسة: أشرطة مطاطية على شكل قوس-(تتوافق مع انحناء القوس)

أنفاق حدوة الحصان: -شرائط مطاطية على شكل حرف L (قوس محكم الغلق-مفاصل الكتف)

معدل التسرب أقل من أو يساوي 0.2% (مقابل . 5% للقوالب القياسية المعدلة). في مشروع نفق هيدروليكي بيضاوي بطول 10 كيلومتر، وفر هذا التصميم 200,000 دولار من تكاليف الإصلاح المقاومة للماء.

1. نفق حدوة الحصان الجبلي

هناك حاجة إلى نفق جبلي بطول 8 كيلومترات (قسم حدوة الحصان: عرض 5 أمتار وارتفاع 4.5 متر) للتكيف مع ضغوط الصخور المحيطة غير المستوية. تتحمل أضلاعنا ذات السُمك المتغير لقوالب صب الخرسانة-الضغط المحلي بمقدار 85 كيلو نيوتن/م²-دون أي تشوه. تتلاءم الأجزاء المعيارية مع مداخل الأنفاق الضيقة بطول 2.8 متر، مما يوفر 15000 دولار أمريكي عند استئجار الرافعة. 200+ ويغطي إعادة الاستخدام مشروعين جبليين.

2. النفق الهيدروليكي البيضاوي

يتطلب النفق الهيدروليكي بطول 12 كم (القسم البيضاوي: محور بطول 6 أمتار/محور قصير- بطول 3.5 أمتار) تحسين تدفق المياه. إن الطلاء المضاد للتقشر الموجود في قوالب صب الخرسانة البيضاوية-يقلل من التصاق الرواسب بنسبة 60%؛ مقاومة ضغط الماء 40 كيلو نيوتن/م2 تضمن السلامة الهيكلية. رسومات تصميمية مطابقة بدقة ±3 مم، وتجنب إعادة العمل بمبلغ 30,000 دولار.

3. النفق التراثي المقوس تحت الأرض

مشروع حماية التراث تحت الأرض (القسم المقوس: 4 م امتداد / 3 م ارتفاع) ضروري للحفاظ على المساحة التاريخية. حققت قوالب صب الخرسانة المقوسة المخصصة الممسوحة ضوئيًا ثلاثية الأبعاد دقة ±2 مم- دون أي ضرر للهياكل التراثية. طلاء مقاوم للتآكل- يقاوم تأثير حركة السير السياحية، ويمتد عمر الخدمة إلى 8 سنوات.

1. خطوات التثبيت

الخطوة 1: قاعدة نفق المسح ثلاثي الأبعاد ← تحديد نقاط تحديد المواقع (خطأ أقل من أو يساوي 1 مم)

الخطوة 2: تجميع الأجزاء المعيارية عبر الشكل -الأقفال المتطابقة- (التحقق باستخدام مستوى الليزر ثلاثي الأبعاد)

الخطوة 3: تثبيت الشكل-شرائط مطاطية قابلة للتكيف → الختم باستخدام ملاط ​​مقاوم للماء مزدوج الجوانب-

الخطوة 4: تطبيق عامل تحرير محدد للبيئة - ← صب الخرسانة C30-C60 (ارتفاع الطبقة أقل من أو يساوي 400 مم للأشكال المعقدة)

2. نصائح الصيانة

الأنفاق الهيدروليكية: تنظيف سطح الطلاء شهريًا (إزالة الرواسب) ← التحقق من سلامة الطلاء المضاد للتحجيم-

الأنفاق الجبلية: قم بفحص الأجزاء أسبوعيًا للتأكد من عدم وجود أضرار نتيجة الاصطدام ← استبدل الأقفال -البالية

الأنفاق الساحلية: فحص ربع سنوي لطلاء-الملح ← معالجة الخدوش باستخدام طلاء مطابق

1. لماذا لا تستخدم قوالب صب الخرسانة القياسية المعدلة للأنفاق ذات الأشكال الخاصة-؟

تحتوي القوالب المؤقتة المعدلة على توزيع ضغط غير متطابق (على سبيل المثال، الألواح المستطيلة المنحنية في أقواس تسبب نقاط ضعف) ومخاطر تسرب عالية (وصلات غير متطابقة-). تم تصميم قوالب صب الخرسانة المخصصة لدينا بنسبة 1:1 للأشكال الخاصة-أكثر أمانًا وفعالية من حيث التكلفة-على المدى الطويل-.

2. هل التخصيص أكثر تكلفة من القوالب القياسية؟

لا-بالنسبة للطلبات التي تزيد عن 50 مجموعة، فإننا نتنازل عن تكاليف القالب؛ تؤدي عمليات إعادة الاستخدام 200+ إلى تقليل تكلفة- المشروع إلى 2.5 دولار للمتر المربع (أعلى بنسبة 15% فقط من القوالب القياسية). تتميز القوالب القياسية المعدلة بتكلفة صيانة أعلى بنسبة 50% (إصلاحات متكررة) وعمر خدمة أقصر.

3. ما هو الحد الأدنى لكمية الطلب للتخصيص؟

10 مجموعات (للمشاريع الخاصة الصغيرة مثل الأنفاق التراثية تحت الأرض). نحن نقدم حلولاً مرنة: للطلبات<10 sets, we use universal modular components (reduce customization cost by 20%) while maintaining ±3mm precision.

اختر قوالب صب الخرسانة الفولاذية ذات الأشكال الخاصة من Shaanxi Flourish--لم يتم تعديل القوالب القياسية، ولكن حلول مخصصة 1:1-من أجل إنشاء أنفاق آمنة وفعالة ودقيقة وغير-معيارية!
