وصف المنتج:
تعتبر دعامات الحزم والألواح إحدى طرق البناء المستخدمة لدعم الهياكل أثناء الحفر أو البناء، مما يمنع انهيار التربة ويوفر منطقة عمل آمنة. Beam and Plate Shoring عبارة عن هيكل دعم مؤقت يجمع بين العوارض الفولاذية (مثل العوارض I- والعوارض H-) مع أكوام/ألواح الاحتفاظ بألواح الفولاذ لتوفير الدعم الرأسي والجانبي للبناء أو أعمال الحفر أو مواقع الإنقاذ.
تستخدم دعامات الحزم عوارض فولاذية أو عوارض دعم لدعم جدران الخندق. يتم تكديس العوارض إلى العمق المطلوب ويمكن تقويتها بالأنظمة الهيدروليكية لمزيد من الثبات. تُستخدم هذه الطريقة بشكل شائع في بناء خطوط الأنابيب ومشاريع الحفر الأخرى.
تتضمن تدعيم الألواح استخدام ألواح أو صفائح فولاذية لتغطية أعمال الحفر ومنع الكهف-. غالبًا ما يتم دمجه مع دعامات الحزم لإنشاء حاجز مستقر.
المكونات والوظائف الأساسية:
1. التحميل الأساسي-الحزم المحامل
أنا-كمرات/H-كمرات:تعمل كعوارض أولية (مثل كمرات الجندي الأولية)، فهي توفر مقاومة عالية للانحناء وتكون مناسبة للدعائم الرأسية أو الجمالونات الأفقية.
عوارض الجدار:تستخدم لربط الأكوام الاحتجازية أو أكوام الألواح الفولاذية، فهي تنقل ضغط الأرض الجانبي لدعم الأعمدة. تتراوح الأطوال الشائعة من 0.9 إلى 3.6 متر وهي مجلفنة بالغمس الساخن للحماية من التآكل.
شعاع الأخشاب H20:محمل خفيف الوزن وعالي-الحمل-(لحظة الانحناء المسموح بها 5.0 كيلو نيوتن · م)، مناسب لدعم قوالب صب الخرسانة لألواح الأرضية.
2. يحير والموصلات
وحدات ألواح الصلب:يتم تشابك أكوام صفائح الفولاذ على شكل حرف U مع عوارض I-باستخدام تركيبات قفل لتشكيل حاجز مضاد للتسرب. يمكن إضافة أضلاع التعزيز الداخلية لزيادة الصلابة.
لوحات القص:تُستخدم لتوصيلات أعمدة الحزم-، حيث تنقل قوى القص عبر مسامير ذات قوة عالية-. يتبع التصميم الصيغة V=0.6 × Fy × A (حيث Fy هي قوة الخضوع و A هي منطقة القص الفعالة) لضمان الأداء الزلزالي المشترك.

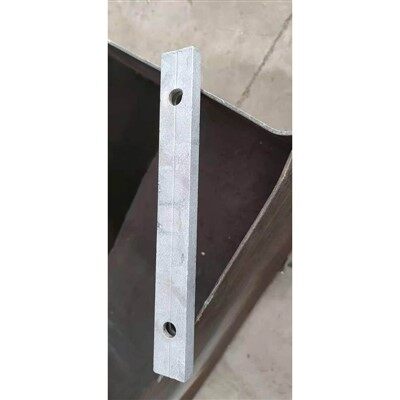

ستة-موصلات وألواح تثبيت:تمكين التجميع السريع للحزم متعددة الاتجاهات-، مما يؤدي إلى تحسين كفاءة الوحدات.
3. المكونات المساعدة
الدعامات الفولاذية القابلة للتعديل:تستخدم الأنابيب الفولاذية التلسكوبية التي يبلغ قطرها 48-56 ملم ومدى ارتفاعها 2.2-4 متر للدعم الرأسي.
التدعيم الجانبي والقطري:منع عدم استقرار النظام. الحد الأدنى لمتطلبات القوة الجانبية هو 2% من الحمل الرأسي (10% في المناطق الزلزالية).
الميزات والمزايا الرئيسية:
قوة عالية والقدرة على التكيف
يوفر نظام عوارض الجدار- قدرة تحميل عالية، ويقلل عدد المكونات، ويقلل وقت التجميع والتفكيك.
يؤدي الجمع بين العوارض- والأكوام المصنوعة من صفائح الفولاذ إلى تحسين مقاومة النفاذية والثبات بشكل عام، مما يجعلها مناسبة لحفر الأساسات العميقة.
النمطية والكفاءة
تتيح المكونات القياسية (مثل المفاصل ودبابيس التوصيل) التجميع السريع، مما يزيد من الكفاءة بنسبة 40% مقارنة بالبناء الملحوم.
نظام القوالب، الذي يجمع بين العوارض الخشبية والدعامات الفولاذية، قابل لإعادة الاستخدام، مما يقلل التكاليف.
السلامة والموثوقية
يُصدر نظام دعم الأخشاب ضوضاء ساحقة عند التحميل الزائد، مما يوفر تحذيرًا.
تسمح وصلات صفائح القص بالتحكم في التشوه وامتصاص الطاقة الزلزالية وتفوق أداء الوصلات الملحومة الهشة.
اقتصادية ومستدامة
وصلات البراغي قابلة للإزالة وإعادة الاستخدام، مما يقلل من هدر المواد.
تعمل الجلفنة بالغمس الساخن والعزل المائي (مثل رغوة EVA) على إطالة عمر المكونات.
سيناريوهات التطبيق النموذجية:
دعم الحفريات:يتم الجمع بين أكوام صفائح الفولاذ والكمرات -المستخدمة في بناء أساسات الطابق السفلي أو الجسور لمنع انهيار التربة وتسرب المياه.
الدعم الهيكلي المؤقت:توفير الدعم أو عدم الدعم للأرضيات أو الجدران أثناء صب الخرسانة.
هندسة الإنقاذ:يستخدم لتثبيت المباني المتضررة ودعم الأرضيات المنهارة أو الجدران المائلة.
منصة العمل الجوية:يعمل بمثابة سقالات أو نظام دعم لقوالب صب الخرسانة، ومناسب لمباني المصانع الكبيرة أو إنشاء الجسور.
المواصفات الفنية واعتبارات التصميم:
حساب الحمل:ضع في اعتبارك الأرضية الخرسانية (90-150 رطلًا لكل قدم مربع)، والحطام (سمك 10 رطل لكل قدم مربع)، وأحمال أفراد الإنقاذ (10-20 رطلًا لكل قدم مربع).
معايير المواد:يجب أن تتوافق المكونات الفولاذية مع درجات القوة Q235 أو Q355 (المعايير الصينية) أو ASTM A50 (المعايير الدولية).
التصميم الزلزالي:يجب أن تتوافق وصلات ألواح القص مع مواصفات AISC 341 وأن تبدد الطاقة من خلال احتكاك البراغي.
تُستخدم أنظمة دعم الحزم والألواح على نطاق واسع في البناء الحديث نظرًا لكفاءتها وقدرتها على التكيف ومعايير السلامة العالية.
