نظرة عامة على المنتج: ما هو بالضبط "اللوحة العلوية"؟
في نظام صب الخرسانة الألومنيوم،لوحة علوية(يشار إليها أيضًا باسم Slab Panel أو Deck Panel) هي اللوحة الأساسية المستخدمة لصب الألواح الخرسانية. على عكس قوالب صب الخرسانة التي يجب أن تقاوم الضغط الخرساني الجانبي، فإن اللوحة العلوية لها وظيفتين أساسيتين:التحكم في سماكة البلاطةوضمان استواء السطح.
تتميز اللوحة العلوية لدينا بتصميم متكامل لقناة -.-وجه مسطح وناعم مع ضلعين جانبيين رأسيين يتكونان من بثق واحد. يوفر هذا الهيكل أقصى قدر من الصلابة بأقل وزن. تزن اللوحة القياسية (600×1200 مم) تقريبًا18 كجممما يسمح لعامل واحد بالتعامل معه ووضعه وتثبيته دون مساعدة الرافعة. في بناء الدورة الأرضية-القياسية، يُترجم هذا إلى توفير وقت قابل للقياس بعد التحول.
المواصفات الفنية الرئيسية
| المعلمة | المواصفات القياسية | خيارات قابلة للتخصيص |
|---|---|---|
| مادة | 6061-T6 سبائك ألومنيوم عالية القوة | 6063-T5 / سبيكة بحرية- مقاومة للتآكل |
| سمك اللوحة | 4.0 ملم | 4.5 مم / 5.0 مم (مقوى للخدمة الشاقة-) |
| حجم اللوحة القياسي (العرض×الطول) | 400 × 1100 مم / 600 × 1200 مم | 200 × 500 مم ~ 1000 × 2500 مم أحجام مخصصة |
| الوزن لكل لوحة قياسية | 18 كجم (600 × 1200 مم) | 20-22 كجم (النسخة المعززة) |
| مقاومة الضغط الجانبي | أكبر من أو يساوي 60 كيلو نيوتن/م2 | 75 كيلو نيوتن/م2 (إصدار الخدمة الثقيلة-) |
| إعادة الاستخدام / دورة الحياة | أكبر من أو يساوي 300 استخدام | أكبر من أو يساوي 400 استخدام (خيار المتانة العالية-) |
| المعالجة السطحية | طلاء بأكسيد + نانو مضاد للالتصاق-. | طلاء تفلون (إصدار- فائق السلاسة) |
| كفاءة التثبيت | 8㎡ لكل عامل-ساعة | - |
| ضمان | 1 سنة | سنتان (نسخة معززة) |
هيكل المنتج: بسيط في التصميم، ومصمم للأداء
الوجه العلوي (سطح الصب)
يحدد الوجه العلوي المسطح الناعم بشكل مباشر استواء البلاطة الخرسانية النهائية. مع اللوحة العلوية لدينا، يلتقي السطح المصبوبإضراب-إيقاف / عدم وجود-معايير ذراع التسوية-يمكنك المتابعة مباشرة إلى تركيب أغطية الأرضيات بدون طبقة تسوية منفصلة. متكاملةميناء التفتيشيسمح للعمال بفحص تماسك الخرسانة بصريًا أثناء الصب دون إزالة اللوحة.

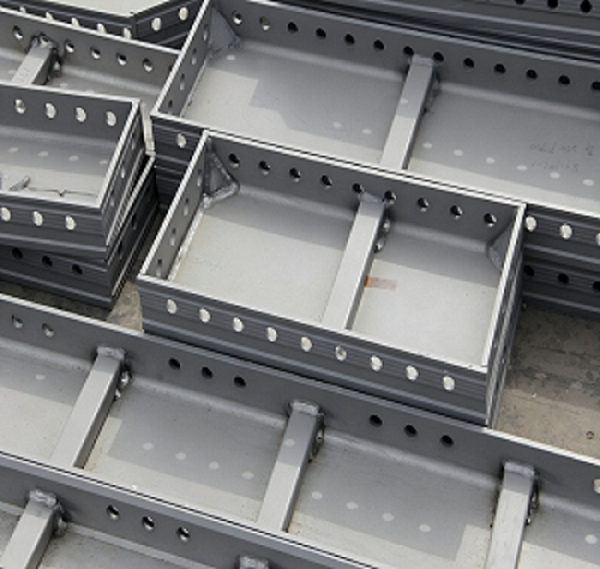

الأضلاع الجانبية
يمتد ضلعان عموديان إلى الأسفل على طول حواف اللوحة، ويعملان كتعزيز هيكلي وكواجهة اتصال بين الألواح المجاورة. تقبل فتحات الدبوس الموضوعة بدقة- على الأضلاع المسامير والأوتاد القياسية من أجل توفير فجوة سريعة-لوحة حرة-إلى-اتصالات اللوحة-القضاء على تسرب الخرسانة أثناء الصب.
مقويات الظهر
تعمل أضلاع التقوية الطولية الملحومة أو المثبتة ميكانيكيًا في الجزء الخلفي من اللوحة على زيادة الصلابة الإجمالية بشكل كبير، مما يمنع الانحراف تحت ضغط الخرسانة الطازجة ويضمن سمكًا ثابتًا للبلاطة عبر عملية الصب بأكملها.
لماذا تختار طبقنا العلوي؟ أربعة أسباب مقنعة
1. خفيف الوزن – ولكنه ليس ضعيفًا
يوفر الألومنيوم 6061-T6 نسبة قوة استثنائية-إلى الوزن. تحافظ سماكة الوجه البالغة 4.0 مم مع نظام التقوية الخلفي على الانحراف إلى الحد الأدنى تحت أحمال خرسانية تصل إلى 60 كيلو نيوتن / متر مربع. النتيجة: تجتمع الألواح المصبوبة باستمرارتفاوتات التسطيح 3 مم على 2 متر-التأهيل المباشر للتشطيبات الخرسانية المكشوفة بدون تسويات إضافية.
2. مجموعة واحدة من اللوحات، ثلاث سنوات من الخدمة - تكلفة الاستخدام- مستمرة في الانخفاض
300 دورة هو تقديرنا المتحفظ. في المشروعات العالمية-الحقيقية، أبلغ العديد من العملاء عن استخدامات 350+ مع اللوحات التي لا تزال في الخدمة النشطة. بمعدل الاستخدام هذا، تكون تكلفة الاستخدام-في الواقعأقل من القوالب الخشبية-الذي يستمر عادةً من 5 إلى 8 استخدامات فقط. كلما قمت بإعادة استخدامه، قلت تكلفة كل صب.
3. التوافق الكامل مع أنظمة صب الخرسانة القياسية من الألومنيوم

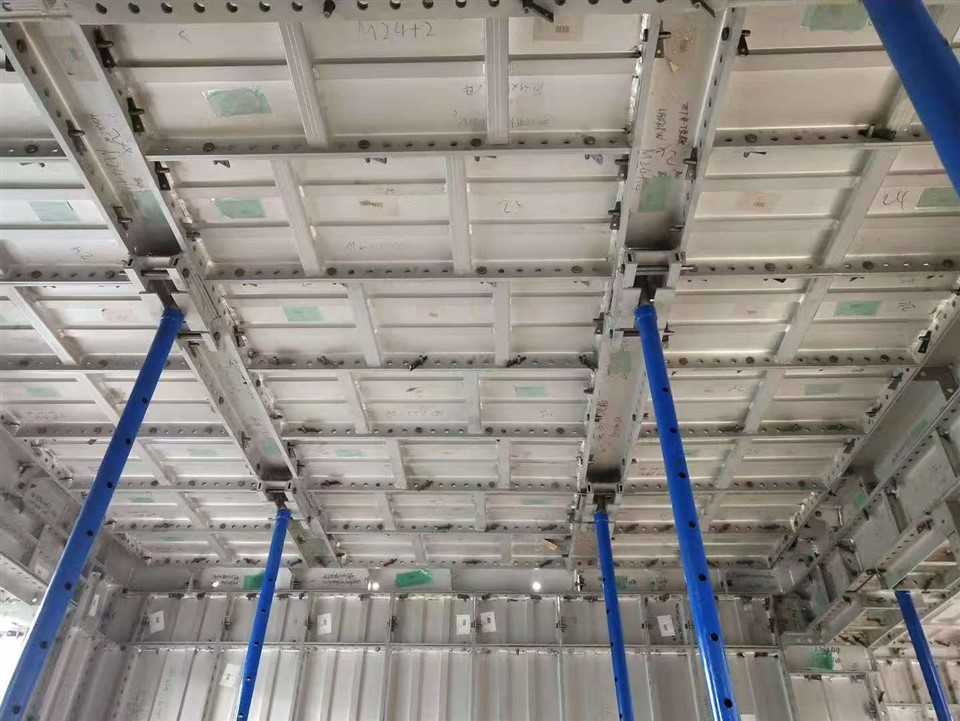

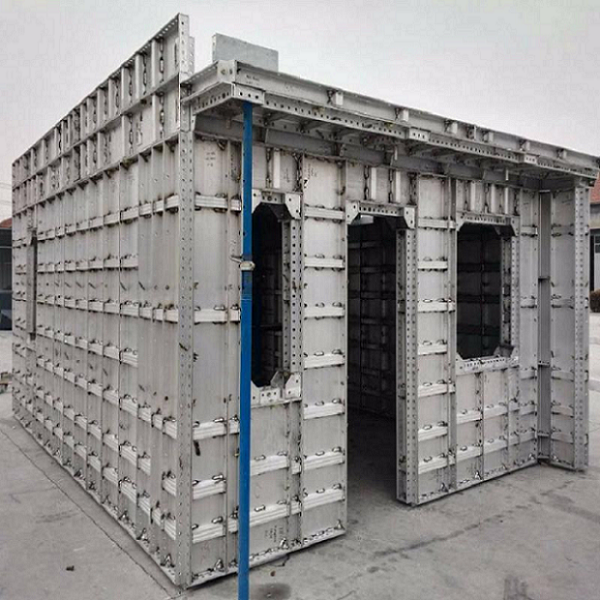

تم تصميم اللوح العلوي الخاص بنا بحيث يتكامل بسلاسة مع ألواح الجدران، وألواح العوارض السفلية، ورؤوس الدعم، ورؤوس التجريد-المبكرة عبر نظام قوالب صب الألومنيوم بالكامل. يتم استخدام المسامير والأوتاد القياسية في جميع أنحاء-بدون أدوات خاصة أو إعادة تدريب. يمكن لأي طاقم يتمتع بخبرة في قوالب صب الألمنيوم أن يبدأ العمل على الفور.
4. عدم وجود طبقة ذراع التسوية - توفير كبير في الوقت والمواد
عادةً ما تترك القوالب الخشبية ألواحًا ذات تسطيح غير كافٍ، مما يتطلب طبقة تسوية أسمنتية بسمك 20-30 مم. توفر اللوحة العلوية لدينا ألواحًا تلتقي باستمرارمعايير جودة الخرسانة المكشوفة. القضاء على طبقة الممله يحفظ2-3 أيام لكل طابقفي الوقت المحدد بالجدول الزمني-وعبر مشروع شاهق-كامل، مما يؤدي إلى توفير التكلفة الحقيقية.
سيناريوهات التطبيق الأساسي
- -أرضيات سكنية عادية عالية الارتفاع– هذا هو السوق الرئيسي لتوب بليت. تعمل تخطيطات الأرضية المتكررة والارتفاعات المتسقة من الأرضية-إلى-الأرضية على زيادة مزايا كفاءة قوالب صب الخرسانة المصنوعة من الألومنيوم.
- الشقق التجارية والفنادق- مناسب أيضًا لأي مشروع بمخططات أرضية موحدة.
- أرضيات المنشآت الصناعية– لبناء الألواح الصناعية ذات الأحمال الثقيلة- التي تتطلب درجة عالية من التسطيح والمتانة.
- صب-في-وضع المفاصل في البناء مسبق الصب– لربط المكونات مسبقة الصب بالوصلات الخرسانية المصبوبة.
الأسئلة المتداولة
س: كم من الوقت تدوم مجموعة لوحات Top Plate عادةً؟
في ظل ظروف البناء العادية، يعتبر 300 استخدام بمثابة خط أساس متحفظ. مع التنظيف والصيانة المناسبة، يحقق العديد من المستخدمين350-400 استخدامقبل الاستبدال.
س: أليس الاستثمار الأولي مرتفعا؟
نعم، التكلفة الأولية أعلى من القوالب الخشبية. ولكن عندما تحسبإجمالي تكلفة دورة الحياة-يدوم الخشب من 5 إلى 8 استخدامات بينما يدوم الألومنيوم 300+-تكلفة الاستخدام- تقريبًاواحد-ثلث إلى واحد-نصفأن من الأخشاب. يختار العديد من العملاء أنموذج الإيجارلتقليل النفقات الرأسمالية الأولية.
س: هل هو متوافق مع نظام السقالات/المساندة الخاص بنا؟
نعم. تتوافق ملحقات الدعم الخاصة بنا معالدعائم الفولاذية المستقلة، Ringlock Shoring، ومعظم أنظمة الدعم القياسية. عند تقديم طلبك، ما عليك سوى تقديم تفاصيل نظام الدعم الخاص بك، وسوف نقوم بمطابقة رؤوس وحاملات التجريد - المبكرة المناسبة.
س: هل يمكنني الحصول على عينة قبل الطلب ؟
نعم. تتوفر عينات Top Plate ذات الحجم القياسي - للشحن. بالنسبة للطلبات المجمعة الأولى، يمكن لفريقنا الفني توفير أالرسم التخطيطي وإقلاع الكميةلمساعدتك على الطلب بدقة وتجنب الهدر.
س: ما هي المهلة الزمنية ؟
الأحجام القياسية عادة ما تكون في المخزون للشحن الفوري. بالنسبة للأحجام المخصصة، أو السُمك-غير القياسي، أو المعالجات السطحية الخاصة:عينات في 5-7 أيام؛ الطلبات بالجملة خلال 25-30 يومًا.
الخطوات التالية
إذا كان لديك مناقصة نشطة أو مشروع على وشك البدء،أرسل لناالتفاصيل التالية:
مساحة الأرضية القياسية
عدد الطوابق
سمك البلاطة
تفاصيل نظام الدعم/الدعم (إذا تم تحديدها بالفعل)
سنرد بـ أخطة التخطيط الأولية والاقتباس في غضون 48 ساعة. لست مستعدًا للطلب ولكنك ترغب في مراجعة المنتج؟ لدينا كتيبات المنتج والعينات المتاحة عند الطلب.
